12 çekirdekli Mikrodükt Hava ile üflenen Tek Modlu Optik Fiber Kablosu
Ürün ayrıntıları:
| Menşe yeri: | ÇIN |
| Marka adı: | Sumitomo |
| Sertifika: | ROHS, CE, |
| Model numarası: | GCYFY-12F |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 2 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Kablo makarası |
| Teslim süresi: | 8 gün |
| Ödeme koşulları: | L/C, T/T, Western Union |
| Yetenek temini: | 5000 km/hafta |
|
Detay Bilgi |
|||
| Kablo tipi: | Yuvarlak/Şerit | Nom. Nom. Diameter Çap: | 4,8 mm |
|---|---|---|---|
| Elyaf Türü: | Tek modlu tip ITU-T G.652.D | Kablo kılıfı İşaretleme: | JFOPT nötr baskı veya özelleştirilmiş |
| Kablo eğimi: | 20 x Kablolu Dia. | Çalışma Sıcaklığı: | -10°C – +70°C |
| Depolama sıcaklığı: | -40°C~+85°C | ||
| Vurgulamak: | 12 çekirdek optik fiber kablosu,Tek modlu optik fiber kablosu,Mikrodukt optik fiber kablosu |
||
Ürün Açıklaması
1- General.
1.1 Bu özellik optik fiber kabloların yapısını ve özelliklerini kapsar.
1.2Mikro kanallara üfleyerek hızlı bir şekilde monte edilecek şekilde tasarlandı..
1.3 Kabloda kullanılan optik lif de ITU-T Rec. G'ye uygun olmalıdır.652D.
1.4 Kablo genel olarak en son ilgili ITU-T önerisini veya daha iyisini karşılar.
1.5 Tek modlu lif 1310nm ve 1550nm'de çalışmalıdır.
1.6 Kablo, önemli bir bozulma olmadan 25 yıl boyunca hizmet edebilir.
2Kabloda optik fiber
2.1 İnşaat
| Fiber | Türü | Tek mod tipi ITU-T G.652. D |
| Malzeme | Ge doped erimiş silikon | |
|
Mod alanı çapı
|
1310 nm | 9.2±0.4 μm |
| 1550 nm | 10.4±0.8 μm | |
| Çekirdek konsantrisitesi hatası | ≤ 0,6μm | |
| Kaplama çapı | 125±1μm | |
| Kaplama dairesel olmayan | ≤1,0% | |
| Kaplama | Malzeme | UV'ye dayanıklı akrilat |
| çapı | 250±15μm (renkli) | |
| Fiber proof test edilmiş | 0.69 GPa (1,0%, 100kpsi) IEC 60793-1-B1 tarafından yapılan optik lif dayanıklılık testine uygun olarak. | |
2.2 Optik özellikleri
| Zayıflama | 1310 nm | ≤ 0,36 dB/km | |
| 1550 nm | ≤ 0,22 dB/km | ||
| Sıfır dağılım dalga boyu | 1300~1324 nm | ||
| Sıfır dağılım eğimi | ≤0.092ps/nm2/km) | ||
| Kablo kesimi dalga boyu (λcc) | ≤ 1260nm | ||
|
Polarizasyon Modu (PMD) & PMDQ (M=20, Q=0,01%) |
≤0,2 ps/km1/2 | ||
|
Makrobend zayıflaması 10 dönüş, yarıçap 30 mm. |
1550 nm | ≤0,1 dB | |
| 1625 nm | ≤ 0.1dB | ||
3.Optik Kablo

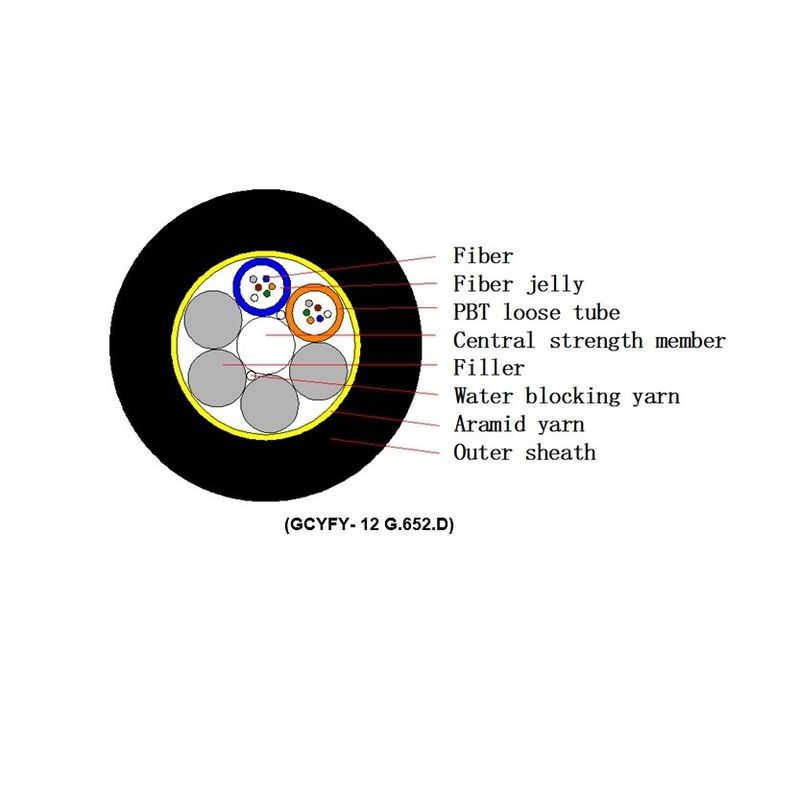

3.1 İnşaat
| Kablo Türü | GCYFY | |
| Fiber | İnşaat | 3. görüşme.1 |
| Merkezi Güç Üyesi | Malzeme | FRP veya PE kaplamalı FRP |
| Tüp | Malzeme | PBT |
| Doldurma bileşik malzemesi | Fiber jöle | |
| Doldurucu | Malzeme | PE |
| Su Bloklama Üyesi | Malzeme | Su geçirmez iplik |
|
EklemeGüç Üyesi (Gerekirse) |
Malzeme | Aramid ipliği |
| Dış kabuk | Malzeme | Yüksek yoğunluklu polietilen siyah renkli (UV radyasyon koruması ile) |
| Kalınlığı | 0.4 mm | |
3.1.1 tampon tüpleri, kablo boyutu ve ağırlığı
|
Fiber Sayın |
Fiber sayısı tüp başına |
Sayısı tüp / dolgu |
Diametre (mm) |
Approx ağırlığı (kg/km) |
| 6 | 6 | 1/5 | 4.8 | 20 |
| 12 | 6 | 2/4 | 4.8 | 20 |
| 24 | 6 | 4/2 | 4.8 | 20 |
| 36 | 6 | 6/0 | 4.8 | 20 |
| 48 | 8 | 6/0 | 5.1 | 20 |
| 60 | 12 | Tanrı'nın Sözü, 1/5 | 5.7 | 30 |
| 72 | 12 | 6/0 | 5.7 | 30 |
| 84 | 12 | 7/0 | 6.1 | 35 |
| 96 | 12 | 8/0 | 6.5 | 40 |
| 144 | 12 | 12/0 | 8.1 | 55 |
3.2 Kimlik
Fiber ve Tube için Renk Kodu
| - Hayır, hayır. | 1 | 2 | 3 | 4 | 5 | 6 |
| Renk | Mavi | Turuncu | Yeşil | Kahverengi | Çizgi | Beyaz |
| - Hayır, hayır. | 7 | 8 | 9 | 10 | 11 | 12 |
| Renk | Kırmızı | Siyah | Sarı | Mor | Gül. | Aqua |
4Optik fiber kablosunun özellikleri
| Ürün | Test Durumu | Spesifikasyon1550nm'de |
|
Çekici Güç |
IEC 60794-1-2-E1 Yük: 0.5G ((G: Kablo ağırlığı 1km) Zaman: 10 dakika |
Zayıflama değişikliği ≤ 0,1 dB Elyaf ve kabuk hasar görmedi. |
|
Tekrar Eğilme |
IEC 60794-1-2-E6 Bükme yarıçapı: 20* kablo diyası. Yük: 25N Döngü numarası: 25 |
Zayıflama değişikliği ≤ 0,1 dB Elyaf ve kabuk hasar görmedi. |
| Çakmak |
IEC 60794-1-2-E3 Maksimum yük: 450 N/100 mm Zaman: 1 dakika |
Zayıflama değişikliği ≤ 0,1 dB Elyaf ve kabuk hasar görmedi. |
| Dönüş |
IEC 60794-1-2-E7 Uzunluk: 1 m Yük: 40N Açı: ± 180° Döngü numarası: 5 |
Zayıflama değişikliği ≤ 0,1 dB Elyaf ve kabuk hasar görmedi. |
| Kablo eğimi |
IEC 60794-1-2-E11 Mandrel yarıçapı: 20′ kablo diya. Dönüş: 10 Döngü numarası: 5 |
Zayıflama değişikliği £ 0.1 dB Elyaflar ve kabuklarda kusur yok. |
| Damla testi |
IEC-794-1-2-E14 Örnek uzunluğu: 30 cm Sıcaklık: 70°C Zaman: 24 saat |
Doldurma karışımı damlatma yok |
|
Sıcaklık Bisiklet |
IEC 60794-1-2-F1 Sıcaklık: -10°C +70°C Döngü numarası: 2 Süre: 12 saat/adım |
Sıcaklık değişikliği ≤ 0,15 dB/km Elyaf ve kabuk hasar görmedi. |
| Su Penetrasyonu |
IEC 60794-1-2-F5B Zaman: 24 saat Örnek uzunluğu: 3M Su yüksekliği: 1M |
Su sızıntısı yok. |
5Kablo kablosu işaretleme
Uzunluk ve tanımlama işareti, her bir metre aralıkla kafes üzerinde beyaz renkte basılır. Uzunluk işareti doğruluğu ± 1.0% olmalıdır.Kaplama işareti içeriği aşağıdaki gibidir::
- xxx: Üreticinin adı
- GCYFY: Kablo türü
- ** F: Lif sayıları
- G.652D: Elyaf türü
- 20**: Üretim yılı
- ****M: Uzunluk işareti
※ Kabuk işareti müşteriye göre değiştirilebilir.
6Paketleme ve nakliye
6.1 Kablo davul ve davul uzunluğu.
Kablo davulları ahşap davullardan oluşur.
Standart davul uzunluğu:4000m/davul (Ya da müşteriye göre)
7.2 Renk şemasının dönme yönü, kolok ve saat yönüne karşı olan uçları sırasıyla kırmızı ve yeşil yapıştırıcı bantla yapıştırılarak gösterilmektedir.
