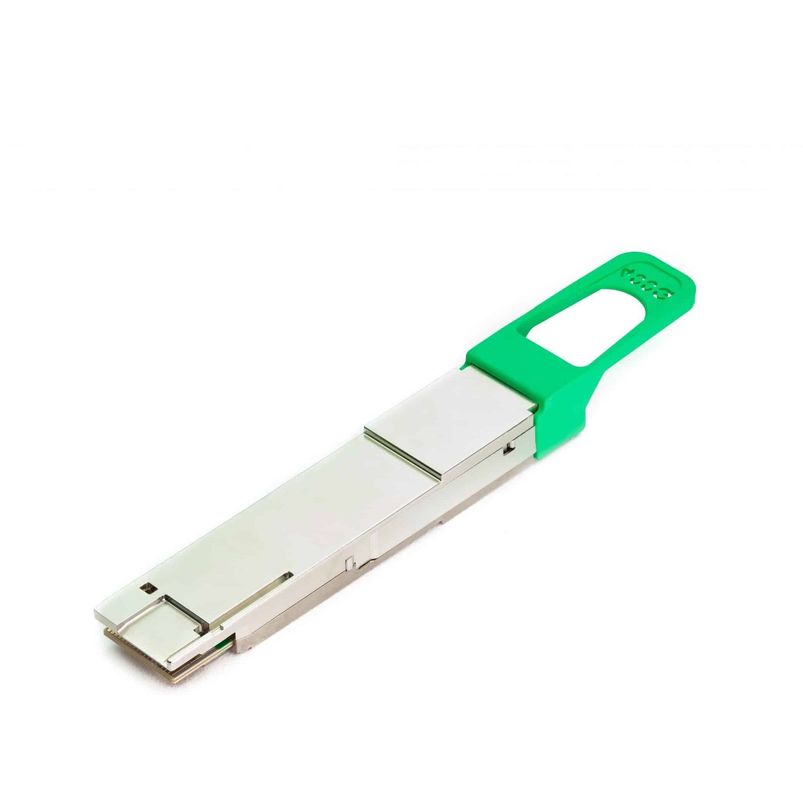

400G QSFP112 FR4 DOUBLE CDR ile MPO-12 üzerinden 400Gbps Ethernet Uygulamaları için
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | Color Optic |
| Sertifika: | ROHS, CE, FCC |
| Model numarası: | CO-QDD13F4C |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 2 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Karton |
| Teslim süresi: | 5-8 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 1000 Adet/Ay |
|
Detay Bilgi |
|||
| veri hızı: | 400g | Form faktörü: | QSFP-DD |
|---|---|---|---|
| Ürün Adı: | 400G QSFP112 FR4 | modülasyon: | PAM4 |
| Verici Tipi: | VCSEL | Dalga boyu: | 1310nm |
| Uygulama: | Ethernet Ağı | Bağlayıcı Tipi: | MPO-12 |
| Vurgulamak: | Ethernet Uygulamaları 400G QSFP112 FR4,400G QSFP112 FR4 DOUBLE CDR ile |
||
Ürün Açıklaması
Ürün Tanımı:
CO-QDD13F4C, 400Gbps Ethernet uygulamaları için bir QSFP-DD form faktörü alıcıdır.SingleMode (SM) bant lif kablosu üzerinden 2km'ye kadar optik mesafeler için.
Elektriksel arayüz, Ethernet sinyalini taşımak için sekiz PAM4 modüle edilmiş kanal/yollara dönüştürülen sekiz 53.125G sinyali (400GAUI-8) içerir.Transceiver, 400G'den 4x 100G'ye kadar kırılma yapılandırmalarını etkinleştirmek için 4x100GAUI-2 modunda da ayarlanabilirDijital teşhis fonksiyonları, QSFP-DD MSA tarafından belirtildiği gibi, bir I2C arayüzü üzerinden kullanılabilir. Alıcıya optik arayüz bir MPO12 konektördür.
Güvenilir sistem çalışmasını sağlamak için ev sahibi tarafından ileri hata düzeltmesi (FEC) uygulanmalıdır. FEC tipi IEEE802.3bj'de tanımlandığı gibi, yani Reed Solomon RS ((544,514) olmalıdır.Optik parametreler 2 bit hata oranı (BER) sağlayacaktır.4 x 10-4.
Transceiver, Common Management Interface Specification CMIS4'e uygun iki versiyonda sunulmaktadır.0.
Spesifikasyon
- MPO-12 APC konektörü ile QSFP-DD
- 4x PAM4 modüle edilmiş CWDM şeritleri; 1271nm, 1291nm, 1311nm ve 1331nm
- 400GBase-FR4 MSA ile uyumlu
- CMIS4.0 yönetim arayüzüne uygun
- 2km'ye kadar mesafe, 4dB güç bütçesi
- Güç tüketimi 10W'dan az
- C-sıcaklık çalışma koşulları (0°C'den +70°C'ye)
Teknik parametreler:
| Şekil faktörü | QSFP112 |
|---|---|
| CONNECTOR / POLONYA | LC-Duplex PC |
| Arayüz | Tek mod |
| TYPE | FR4 |
| Uzaklık | 2 km |
| Sıcaklık aralığı | 0°C - 70°C |
| LENELERİN SAYISI | 4x (Tx/Rx) |
| Bant genişliği | 425 Gbit/s |
| Bant genişliği | 106.25 Gbit/s |
| Dijital teşhis yönetimi (DDM) | Evet, içsel olarak kalibre edilmiş |
|---|---|
| Güç tüketimi | 10 W |
| CDR | TX ve RX |
| SGMII | - Hayır. |
| INBUILT FEC | - Evet. |
| Güç Bütçesi (DB) | 4 dB |
| Her şerit için MIN/MAX iletme | -3.2 dBm / 4.4 dBm |
| Alıcı MIN/MAX BİR LENE | -7.2 dBm / 4.4 dBm (aşırı yüklenme) |
| Dalga boyu TX (TIPIK) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Dalga boyu RX (TIPIK) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| Lazer | EML |
| Alıcı tipi | PIN |
| Modülasyon | PAM4 |
| Ulaşım ve dağılım cezası | 3.4 dB |
| YITİRME oranı | 3.5 dB |
| Desteklenen Protokoller | 400G Ethernet |
Uygulamalar:
Ambalaj ve Nakliye:
SFP Optik Modülü, müşterilerimize güvenli bir şekilde teslim edilmesini sağlamak için dikkatlice paketlenmiş ve gönderilmiştir.
SFP Optik Modülü, nakliye sırasında olası hasarlardan korunması için sağlam, anti-statik bir kutuya paketlenmiştir.ve kolay tanımlama için özellikler.
Kutunun içinde, SFP Optik Modülü, nakliye sırasında herhangi bir hareketi veya çarpmayı önlemek için bir kabarcık sargı veya köpük yastığı katmanı ile daha da korunmaktadır.
Müşterilerimizin ihtiyaçlarını karşılamak ve SFP Optik Modülünün zamanında teslim edilmesini sağlamak için çeşitli nakliye seçenekleri sunuyoruz.
SFP Optik Modülü, siparişin hedefine ve aciliyetine bağlı olarak hava, deniz veya kara yoluyla gönderilebilir. Güvenilir ve verimli teslimatı sağlamak için saygın nakliye taşıyıcılarıyla çalışıyoruz.
Uluslararası sevkiyatlar için, herhangi bir gecikmeyi veya sorunu önlemek için tüm gümrük düzenlemelerine uymaya özel dikkat ederiz.
SFP Optik Modülü gönderildikten sonra müşterilerimize teslimatın ilerlemesini izleyebilmeleri için bir takip numarası veriyoruz.
Hedefimiz müşterilerimize SFP Optik Modülleri için sorunsuz ve güvenli bir nakliye deneyimi sunmaktır.
