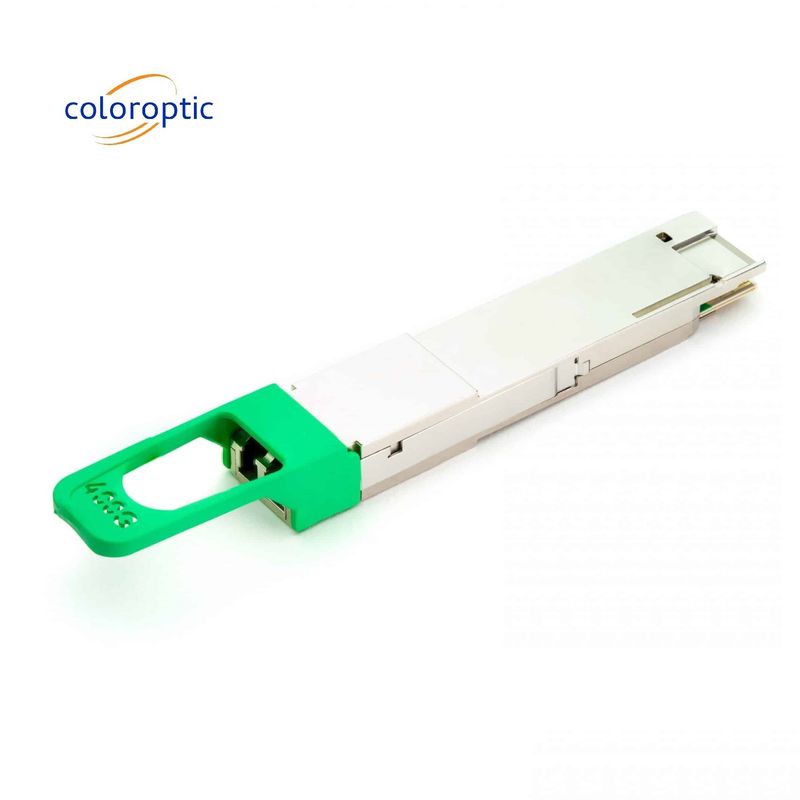

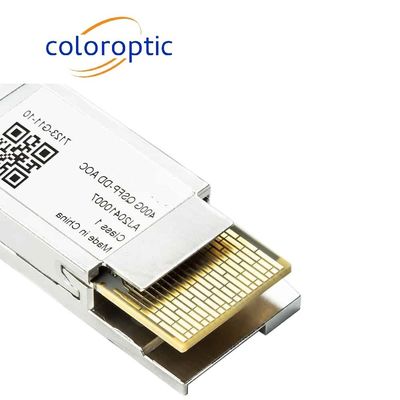

Innolight 400G QSFP-DD FR4 Modülü Tek modlu ikili CDR ile 10W güç tüketimi
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | Color Optic |
| Sertifika: | ROHS |
| Model numarası: | CO-QDD85F4C |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 2 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Tepsileri ve kartonları kapatın |
| Teslim süresi: | 5-8 gün |
| Ödeme koşulları: | TT, LC, Batı Birliği |
| Yetenek temini: | 1000 Adet/Ay |
|
Detay Bilgi |
|||
| Sıcaklık aralığı: | 0~75°C | modülasyon: | PAM4 |
|---|---|---|---|
| Form faktörü: | QSFP-DD | Uygulama: | Ethernet Ağı |
| veri hızı: | 400g | Mesafe: | 2KM |
| ddm: | - Evet. | Elyaf Türü: | Tek mod |
| Vurgulamak: | Innolight 400G QSFP-DD FR4,400G QSFP-DD FR4 Modülü |
||
Ürün Açıklaması
Ürün Tanımı:
CO-QDD85F4C, 400Gbps Ethernet uygulamaları için bir QSFP-DD form faktörü alıcıdır.SingleMode (SM) bant lif kablosu üzerinden 2km'ye kadar optik mesafeler için.
Elektriksel arayüz, Ethernet sinyalini taşımak için sekiz PAM4 modüle edilmiş kanal/yollara dönüştürülen sekiz 53.125G sinyali (400GAUI-8) içerir.Transceiver, 400G'den 4x 100G'ye kadar kırılma yapılandırmalarını etkinleştirmek için 4x100GAUI-2 modunda da ayarlanabilirDijital teşhis fonksiyonları, QSFP-DD MSA tarafından belirtildiği gibi, bir I2C arayüzü üzerinden kullanılabilir. Alıcıya optik arayüz bir MPO12 konektördür.
Güvenilir sistem çalışmasını sağlamak için ev sahibi tarafından ileri hata düzeltmesi (FEC) uygulanmalıdır. FEC tipi IEEE802.3bj'de tanımlandığı gibi, yani Reed Solomon RS ((544,514) olmalıdır.Optik parametreler 2 bit hata oranı (BER) sağlayacaktır.4 x 10-4.
Transceiver, Common Management Interface Specification CMIS4'e uygun iki versiyonda sunulmaktadır.0.
Evrensel QSFP-DD Alıcı
Neredeyse herhangi bir satıcıya yapılandırmak için kodlama kutusu ile birlikte ColorOptic kullanın
400GBASE-FR4 Ethernet bağlantıları için
Entegre Saat Verisi Geri Alımı (CDR)
PAM4 modüle edilmiş sinyali
Desteklenen Veri Hızları: 425 Gbit/s
Singlemode OS2 üzerinden 2 km'ye kadar
LC-Duplex Bağlantısı
| Şekil faktörü | QSFP-DD |
|---|---|
| CONNECTOR / POLONYA | LC-Duplex PC |
| Arayüz | Tek mod |
| TYPE | FR4 |
| Uzaklık | 2 km |
| Sıcaklık aralığı | 0°C - 70°C |
| LENELERİN SAYISI | 4x (Tx/Rx) |
| Bant genişliği | 425 Gbit/s |
| Bant genişliği | 106.25 Gbit/s |
| Dijital teşhis yönetimi (DDM) | Evet, içsel olarak kalibre edilmiş |
|---|---|
| Güç tüketimi | 12 W |
| CDR | TX ve RX |
| SGMII | - Hayır. |
| INBUILT FEC | - Hayır. |
| Güç Bütçesi (DB) | 4 dB |
| Her şerit için MIN/MAX iletme | -3.3 dBm / 3.5 dBm |
| Alıcı MIN/MAX BİR LENE | -7.3 dBm / 3.5 dBm (aşırı yüklenme) |
| Dalga boyu TX (TIPIK) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Dalga boyu RX (TIPIK) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| Lazer | EML |
| Alıcı tipi | PIN |
| Modülasyon | PAM4 |
| Ulaşım ve dağılım cezası | 3.4 dB |
| YITİRME oranı | 3.5 dB |
| Desteklenen Protokoller | 400G Ethernet |
