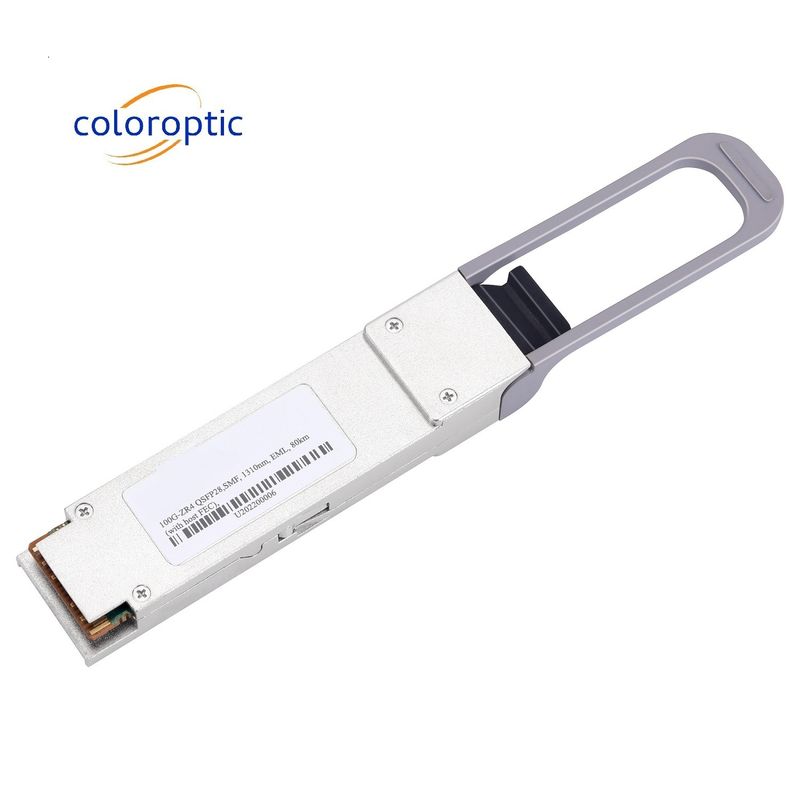

Nokia 3HE11239AA-80 QSFP28 Alıcı Modülü SMF 80km DOM Duplex LC
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Color Optic |
| Sertifika: | ROHS, CE |
| Model numarası: | CO-S81H13ZC |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 2 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Tepsileri ve kartonları kapatın |
| Teslim süresi: | 8 gün |
|
Detay Bilgi |
|||
| Fektör Tipi: | QSFP28 | Bağlayıcı Tipi: | LC |
|---|---|---|---|
| dalga boyu: | 1310nm | Ürün Adı: | QSFP28 Optik Modül |
| Alıcı Tipi: | Pin | Gerilim BESLEME: | 3.3V |
| Uygulama: | Ethernet/ OTU4 | veri hızı: | 100 gram |
| Vurgulamak: | QSFP28 Alıcı Modülü SMF,QSFP28 Alıcı Modülü 80km |
||
Ürün Açıklaması
Nokia 3HE11239AA-80 Uyumlu 100GBase-ZR4 QSFP28 80km DOM Duplex LC SMF Optik Alıcı Modu
Ürün Tanımı:
SFP Optical Module, Ethernet / OTU4 uygulamaları için kullanılan kompakt, sıcak takılabilir bir alıcıdır. QSFP28 biçim faktörü ve IEEE 802.3ba 40G/100G Ethernet standardına uygundur.Düşük bir güç tüketimi sağlar 3.3V / 5V. İki yönlü iletişimi desteklemek için bir LC / MPO çift fiber konektörüne sahiptir ve VCSEL / FP / DFB / EML verici tipi gibi uygulamalar için uygundur.SFP Optik Modülü, genel sistem maliyetini ve güç tüketimini azaltmaya yardımcı olur, ve kısa menzilli, yüksek hızlı bağlantılar için idealdir.
Özellikleri:

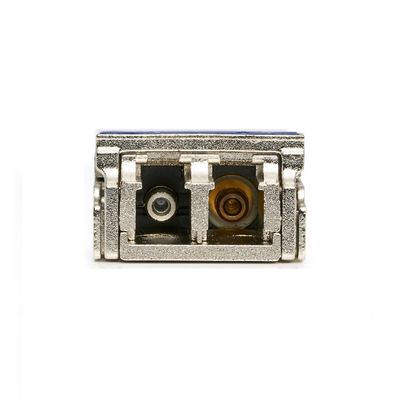

- Çifte LC kapı optik arayüzü
- Tek +3.3V güç kaynağı
- Sıcak takılabilir QSFP28 MSA biçim faktörü
- 4x25G Elektriksel Seriel Arayüzü
- 4x28G ((CEI-28G-VSR) ile uyumlu
- Dijital teşhis fonksiyonuna sahip
- Göndericisi: soğutulmuş 4x25Gb/s LAN WDM EML TOSA (1295.561300 dolar.051304.58, 1309.14nm)
- Alıcı: 4x25Gb/s SOA+PIN ROSA
- Çalışma odası sıcaklık aralığı: 0°C'den 70°C'ye kadar
- FEC ile G.652 SMF için 80km'ye kadar erişim
- Güç dağılımı < 5,5 W
Teknik parametreler:
100G QSFP28 ZR4 optik alıcı, gönderme ve alım yolunu bir modüle entegre eder.Dört şeritli veri akışı yeniden zamanlanır ve dört lazer sürücüsüne aktarılır., 1295, 1300, 1305 ve 1309 nm merkez dalga boyları ile dört elektrik emici modüle edilmiş lazer (EML) kontrol eder.Optiksel sinyaller daha sonra endüstri standardı LC konektörü aracılığıyla tek modlu bir lif içine multipleks edilirAlıcı tarafında, dört şerit optik veri akışı bir Yarım iletken Optik Güçlendiriciye (SOA) aktarılır ve entegre bir optik demultipleksör tarafından optik olarak demultipleks edilir.Her veri akışı bir PIN fotodetektör ve transimpedans güçlendirici tarafından kurtarılır.Bu modül, sıcak takılabilir bir elektrik arayüzüne, düşük güç tüketimine ve 2 telli seri arayüzüne sahiptir.
| Şekil faktörü: | QSFP28 |
| TX dalga boyu: | 1295/1300/1304/1309nm |
| Uzaklık: | 80 km. |
| Kablo Türü | SMF |
| Fatura kategorisi: | 100GB baz |
| Arayüz Türü: | ZR4 |
| DDM: | - Evet. |
| Bağlantı tipi: | Çift LC |
| Optik güç bütçesi: | 30dB |
| TX Gücü Min/Max | 2 ila 6.0 dBm |
| RX Gücü Min/Max | -28 dBm |
Uygulamalar:
100G BASE-ZR4 Ethernet bağlantıları
Infiniband QDR ve DDR bağlantıları
100G Datacom bağlantıları
Ambalaj ve Nakliye:
SFP Optik Modülü, statik kanıtlı bir torbaya paketlenmeli ve bir karton kutuya yerleştirilmelidir. Tüm parçalar paketlenmeden önce iyi durumda olduğundan emin olmak için dikkatlice kontrol edilmelidir.Taşıma kartonu uygun bantla düzgün bir şekilde kapatılmalıdır..
SFP Optik Modülü'nü hasardan korumak için, saygın bir taşıyıcı aracılığıyla gönderilmeli ve varış noktasına ulaşana kadar izlenmelidir.İletişim bilgileri ve diğer ilgili bilgiler.
Sıkça sorulan sorular:
- S: Renkli Optik SFP Optik Modülü nerede üretiliyor?
- R: Renkli Optik SFP Optik Modülü Çin'de üretiliyor.
