2U Veri Merkezi Bağlantı Ağı Taşıma Platformu CFP2 QSFP28 Arayüzü

Ürün Açıklaması

2U Veri Merkezi Bağlantı Taşıma Platformu 400G CFP2 tutarlı ve QSFP28 portlarını destekler

T500 veri merkezi bağlantı ve metro çekirdek ağ ekipmanları, endüstri lideri, modüler, tamamen kopyalanmış ve yüksek kapasiteli yeni nesil optik iletim ekipmanlarıdır.Esnek ağ yeteneği sağlar, çeşitli müşteri arayüzleri, seçilebilir güç tedarikçileri ve optik ve elektrik hizmet modülleri için tek şasi, büyük cihazların birbirine bağlanması için uygun hale getirir.Orta veya küçük veri merkezleri, metro ve geniş alan taşıyıcı ağı ile birlikte kurumsal ve bilgisayar merkezleri bağlantıları veya yedekleme.Ekipman, bir noktadan bir noktaya dalga boyutu bölümü iletim ve röle ağı oluşturabilir., bir çok nokta aktif ve pasif optik röle ağı, bir halka dalga boyu bölme FOADM veya ROADM ağı veya tam bir ağ dalga boyu bölme FOADM veya ROADM ağı.Ekipman zengin müşteri hizmeti arayüzleri sağlar (400GE), 100GE, OTU4, 10GE, OTU2, SDH, 10G Wan vb.) ve OMS/OTS/OCH koruma kapasitesi. Tek şasi maksimum iletim kapasitesi 3.2Tb/s'dir.

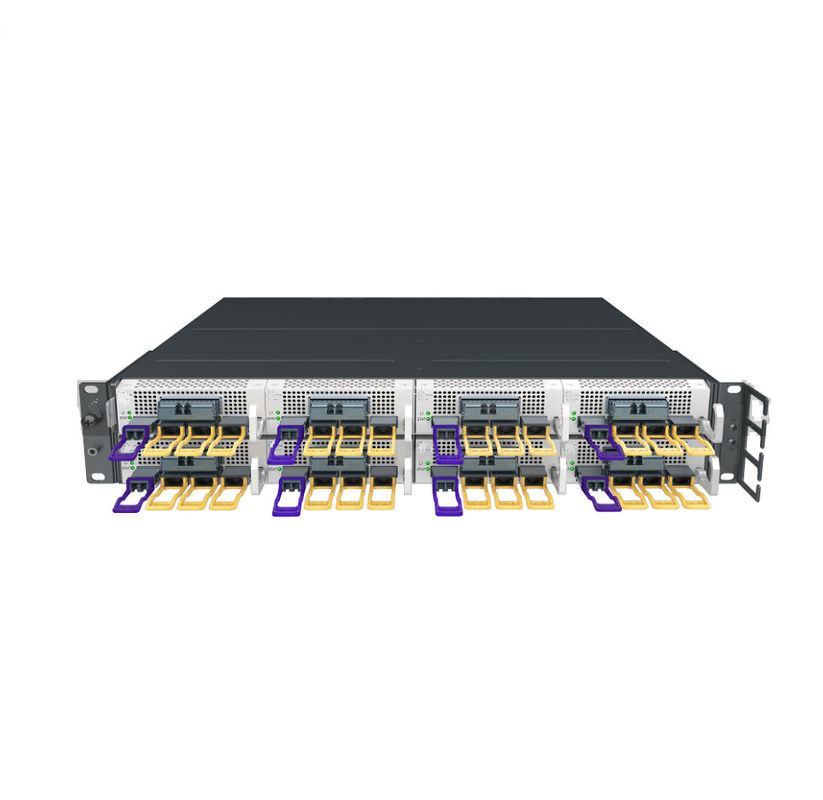

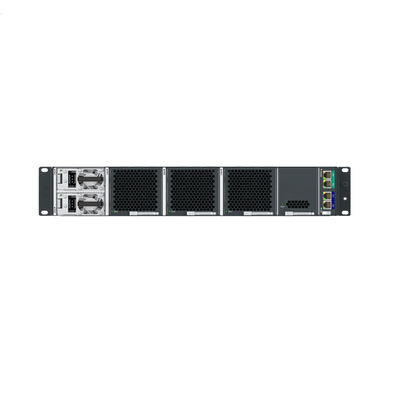

T500 Şasi tanıtımı

2RU yüksekliği; 600mm'den daha derinlik ile 19 ve 21 inçlik raf montajı
3 çeşit güç kaynağı: 110V/220V AC, 240V HDC ve -48V DC
800 watt ve 1300 watt çıkış gücü seçenekleri
Güç kaynağı sıcak takılabilir ve 1+1 koruma
8 1/4 yuva büyüklüğündeki servis kartları veya 4 1/2 yuva büyüklüğündeki servis kartları ile yüksek yoğunluklu
Hem optik hem de OTN hizmeti için tek şasi
3.2T kapasiteli tek şasi
Denetleyici yedekliği, OSPF ile çift yönetim arayüzleri, L3 izole
3 Fan rüzgar soğutması, 2+1 Fan koruması ile ön ve arka sıcaklık dağıtım yöntemi
Açık standart yönetim arayüzü, Netconf, YANG/Openconfig
Geliştirilmiş ekipman yönetimi, çalışmakta olan durum izleme, alarm raporu, gerçek zamanlı / 15 dakikalık / 24 saatlik optik ve servis performans izleme ve kayıtları, kayıtlar, kullanıcı yönetimi ve telemetri
Çevre çalışma sıcaklığı: kısa vadeli -5°C+45°C/23°F113°F, uzun vadeli 0°C+40°C/32°F104°F
Depolama sıcaklığı: -40°C+85°C/-40°F
Nispi nem: Kısa vadede % 5~90%, uzun vadede % 5~85%

T500 Optik kızakların kullanımı

Optik kızaklar, modüler optik uç nokta amplifikatörlerinin, optik hat amplifikatörlerinin, WSS kartlarının, TFF kartlarının, PTM Doğu / Batı zaman senkronizasyon kartlarının, optik koruma kartlarının çeşitli özelliklerini içerir.,OTDR, OCM vb. Bu, farklı ihtiyaçlar için nokta noktası dalga boyutu bölümü, çok noktalı röle, halka dalga boyutu bölümü ağı ve tam ağlı dalga boyutu bölümü optik ağ topolojisini oluşturabilir.OCH'nin koruma modlarını destekler., OMS ve OTS ve farklı ağ gereksinimlerini karşılayabilir

Terminal Optik Güçlendirici Sled

1/2 yuva tablo boyutu; Entegre BA, PA, OSC ve iki yönlü VOA
EDFA kazancı için, BA 8-18dB ve 15 ~ 25dB, PA 15 ~ 25dB ve 22 ~ 35dB ve doymuş güç 21dBm ve 23dBm destekler
Dış OTDR ve OCM bağlantısı özel arayüzünü destekle
İsteğe bağlı dahili OCM modülü; İsteğe bağlı dahili OTDR modülü

Optik hat güçlendirici kaydı

1/2 yuva tablo boyutu; Entegre çift LA, OSC ve iki yönlü VOA
EDFA kazancı için, LA 15 ~ 25dB ve 22 ~ 35dB'yi ve doymuş gücü 21dBm ve 23dBm'yi destekler
Dış OTDR ve OCM izleyici arayüzünü destekle
İsteğe bağlı dahili OCM modülü; İsteğe bağlı dahili OTDR modülü

Dahili optik güçlendirici ile 9 derecelik iki dalga boyu seçici anahtar (WSS)

1/2 yuva kartı boyutu; İkiz WSS (Dalga Boyutu Seçmeli Değiştiricisi), BA, PA, OSC ve pre-VOA'nın entegrasyonu
EDFA modülü için BA kazancı 15 ~ 25dB, PA destek kazancı 15 ~ 25dB ve 22 ~ 35dB ve doymuş güç desteği 21dBm ve 23dBm'dir.
Dış OTDR ve OCM izleyici arayüzünü destekle
İsteğe bağlı dahili OCM modülü; İsteğe bağlı dahili OTDR modülü

TFF kartı

1/4 yuvarlaklı bir tablo boyutu; FOADM tek bir tablo (TFF), iki yön ((doğu ve batı)
Dört dalga ekleyip düşür.
Express VOA'da inşa edilmiş, yukarı dalga ışığının gücünü Express arayüzünün gücüne eşit hale getirmek için.

Optik koruma kartı

1/4 yuvarlaklıklı tahta boyutu; 1 + 1 koruma
Tek kanal ve çift kanal kartları
Destek güç farkı eşiği ve güç mutlak değeri eşiği
Geri dönüşü ve geri dönüşü olmayan değişimi destekle
Destek bekleme kurtarma süresi
Destek güç kapalı, güç açık, sıcak fiş ve ışık kilit yok
Destek histerez eşiği

PTM kartı

1/4 yuvarlaklı tahta boyutu; Doğu ve batı yönünde iki çeşit
1588 saat rölesini, geçişini ve ekleme / bırakmayı destekliyor

OTDR kartı

1/4 yuvarlaklıklı tablo boyutu; 8 harici arayüzün esnek yapılandırması
Çalışma dalga uzunluğu 1501nm
Bulma mesafesi 80km'den fazla ve tespit doğruluğu 20m'den az.

OCM kartı

1/4 yuvarlaklıklı tablo boyutu; 8 harici arayüzün esnek yapılandırması
Yapılandırılabilir 50Hz, 100Hz kanal aralığı

T500 Transponder ve MuxPonder kızaklarının tanıtımı

Transponder ve MuxPonder kızakları çoklu model, yüksek yoğunluklu ve yüksek kapasiteli servis kartlarını içerir.Çeşitli müşteri hizmetlerini destekleyen ve farklı uygulamalar için gereksinimleri karşılayabilen400G / 200G yukarı bağlantı arayüzünü destekler ve bakım yönetimi, performans monitörü, alarm raporu ve telemetri gibi zengin işlevlere sahiptir.Günlük ekipman ve bakım ve yönetim için uygun.

400G/200G Transponder

1/4 tahta boyutu
Müşteri arayüzü
4xQSFP28, 400GE/100GE/OTU4/FlexE/FlexO desteği
QSFP-DD destekleyen 1x400GE
Yerel hataya yerleştirme ve geçiş, uzaktan hataya geçiş ve diğer bakım sinyallerini destekle
LLDP'yi Destekle; Ethernet RMON'u ve Ethernet performansının telemetrisini destekle, optik modül alıcı gücü, yanılsama akımı vb.
Gecikme ölçümünü, döngü testi vb. Destekleyin; Otomatik lazer kapanmasını destekleyin
Hat arayüzü
1xCFP2 DCO, 16QAM kodlama, 400G ve 200G oranlarını destekler
Frekans 191.3 ~ 196.1thz, 75G/100G aralıklarını destekler
Transceiver gücünün, FEC öncesi, lazer yanılımı akımı ve lazer çalışma sıcaklığının destek performans izleme ve telemetri
Gecikme ölçümünü destekle, döngü testi vb. Koruma anahtarı 50ms'den az

200G MuxPonder

1/2 yuva tahta boyutu
Müşteri arayüzü
İki varyant destekler: 20xSFPP ve 1xQSFP28+10xSFPP
100GE/100GE FlexE/OTU4/10GE /OTU2/STM-64/10GE WAN ve diğerlerini destekler
Yerel hataya yerleştirme ve geçiş, uzaktan hataya geçiş ve diğer bakım sinyallerini destekle
LLDP'yi Destekle; Ethernet RMON'u ve Ethernet performansının telemetrisini destekle, optik modül alıcı gücü, yanılsama akımı vb.
Gecikme ölçümünü, döngü testi vb. Destekleyin; Otomatik lazer kapanmasını destekleyin
Hat arayüzü
1xCFP2 DCO, 16QAM ve QPSK kodlama, 200G oranını destekler
Frekans 191.3 ~ 196.1thz, 75G ve 100G aralıklarını destekler
Transceiver gücünün, FEC öncesi, lazer yanılımı akımı ve lazer çalışma sıcaklığının destek performans monitörü ve telemetri
Gecikme ölçümünü destekle, döngü testi vb. Koruma anahtarı 50ms'den az
